Dalle riprese telescopiche alla derotazione delle immagini: come creare proiezioni polari ad alta risoluzione del gigante gassoso.
WinJUPOS è un software gratuito sviluppato per l’analisi e la misura delle immagini planetarie, ampiamente utilizzato in ambito amatoriale e professionale per lo studio dei pianeti del Sistema Solare. Il programma consente di effettuare misure di longitudine e latitudine delle formazioni superficiali, di calcolare rotazioni e derotazioni, e di creare diverse rappresentazioni proiettive della superficie planetaria.
Nel caso di Giove, una delle funzioni più utili è la generazione di proiezioni prospettiche dei poli, che permette di visualizzare le regioni polari, normalmente difficili da osservare nelle riprese dirette, in modo chiaro e dettagliato.
Per utilizzare questa funzione è necessario disporre di immagini telescopiche del pianeta elaborate e orientate correttamente. Ogni immagine deve essere denominata in modo coerente, poiché WinJUPOS riconosce automaticamente data e ora di acquisizione (UTC) dal nome del file; ad esempio: 2025-10-18-0215_5-giove. Denominazioni non conformi possono impedire l’importazione corretta o la sincronizzazione temporale delle immagini.

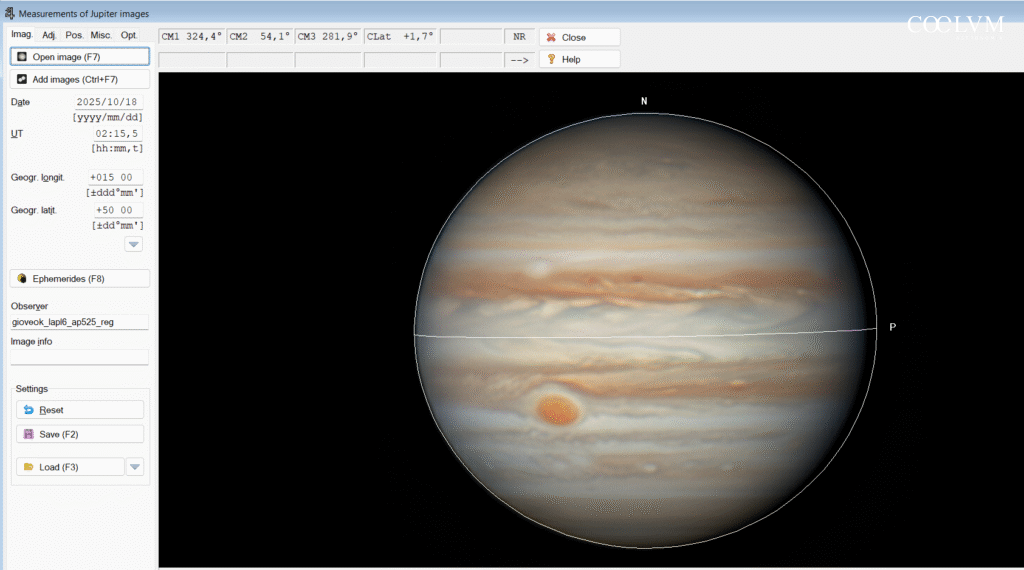

Il primo passo consiste nella creazione del file di misura (.ims), che contiene tutte le informazioni geometriche e temporali relative all’immagine: data e ora esatte, orientamento, scala d’immagine e posizione del disco planetario. Questo file viene generato nella sezione Recording → Image Measurement di WinJUPOS, sovrapponendo la sagoma del pianeta al bordo visibile dell’immagine finché la corrispondenza risulta precisa. Il file .ims non è un’immagine, ma una scheda dati che collega la fotografia originale ai parametri orbitali e rotazionali del pianeta.
Quando si dispone di più immagini acquisite nello stesso intervallo temporale (ad esempio durante una sessione di alcune decine di minuti), è possibile creare più file .ims, uno per ciascuna ripresa. Successivamente, la funzione Tools → De-rotation of Images consente di combinare queste misure in un’unica immagine derotata. In questo modo, le variazioni dovute alla rapida rotazione di Giove vengono compensate, e l’immagine finale risulta molto più nitida e ricca di dettagli. Questo processo è fondamentale per ottenere mappe o proiezioni di alta qualità.
Una volta generata l’immagine derotata, e creato il file o i files .ims, si può accedere alle varie modalità di visualizzazione offerte dal programma:

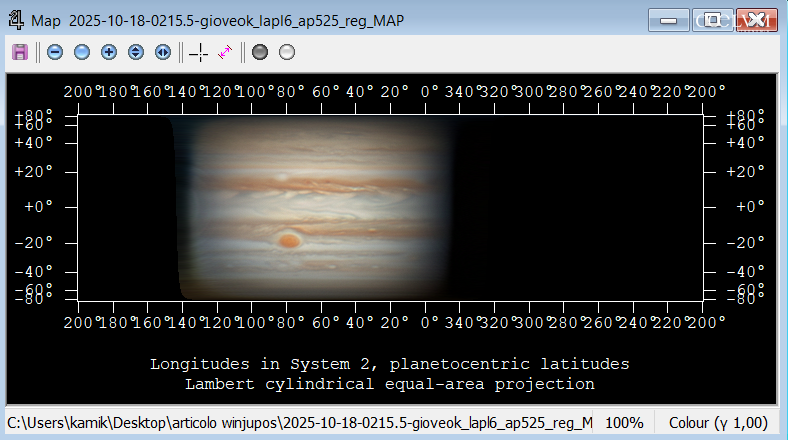

• Proiezione cilindrica equatoriale, utile per creare mappe globali che mostrano in modo continuo l’intera superficie visibile del pianeta.

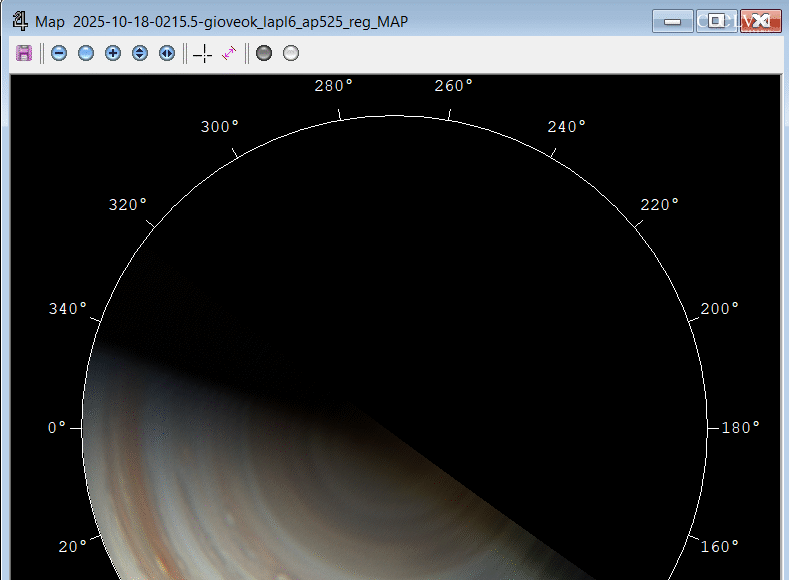

• Proiezione polare, centrata sul polo nord o sul polo sud, che evidenzia vortici, ovali e strutture atmosferiche delle regioni polari.
• Proiezioni ortografiche o prospettiche, che simulano l’aspetto tridimensionale del pianeta visto da specifici punti di osservazione.

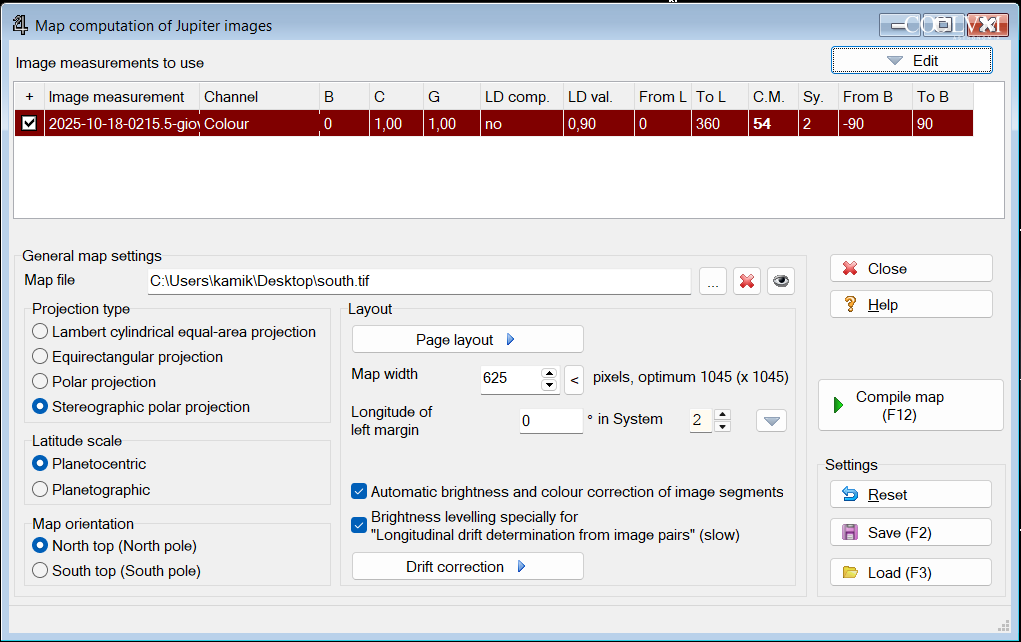

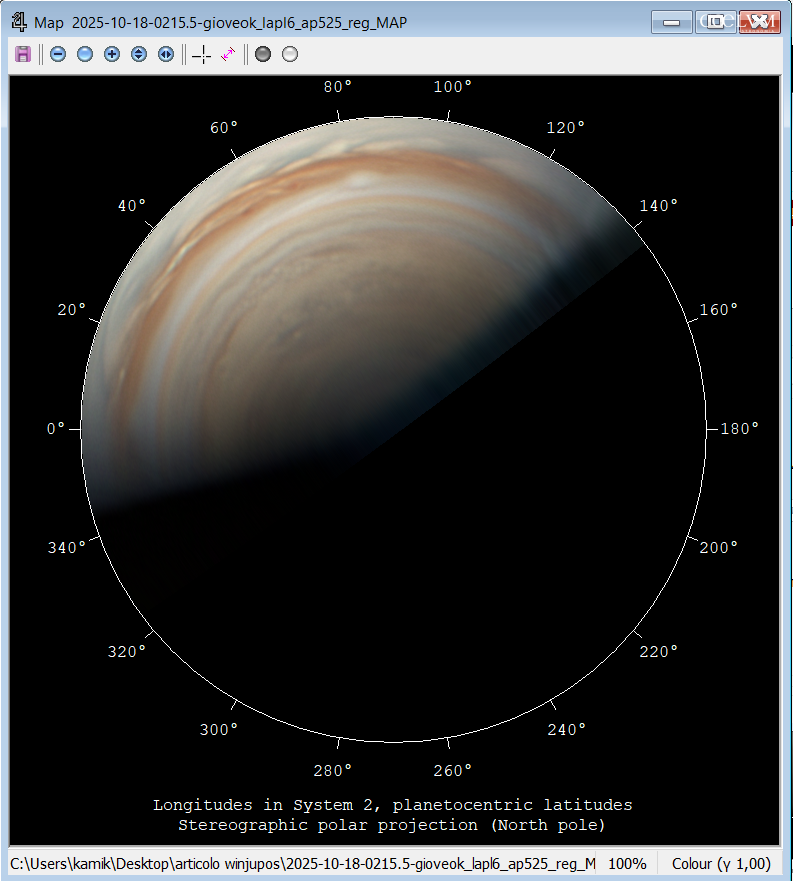

Il processo di creazione del prospettico polare è semplice: nella sezione Analysis → Map Computation, selezionando come tipo di proiezione “Polar” e scegliendo il polo desiderato, WinJUPOS genera automaticamente l’immagine corrispondente, che può essere salvata in diversi formati. È possibile regolare la risoluzione, il diametro del disco e il contrasto, oltre a sovrapporre griglie di longitudine e latitudine per analisi scientifiche più approfondite.
Le proiezioni ottenute possono essere confrontate nel tempo per studiare l’evoluzione delle strutture atmosferiche, oppure utilizzate come base per animazioni e mappe complete del pianeta. In particolare, le visualizzazioni polari offrono una prospettiva unica sulle dinamiche delle regioni circumpolari, oggi di grande interesse anche per missioni spaziali come Juno.
Invito a leggere la sezione Help del software dove sono presenti descrizioni dettagliate di ogni funzione.
Grazie alla combinazione di immagini derotate, misure precise e diverse modalità di proiezione, WinJUPOS si conferma uno strumento potente e insostituibile per chi desidera analizzare in profondità la complessa atmosfera di Giove, unendo rigore scientifico e risultati di grande impatto visivo.
