Parte meccanica del telescopio dedicata alla movimentazione del tubo ottico per l’inseguimento di oggetti celesti secondo la loro diversa velocità annullandone l’apparente moto nel corso dell’osservazione.
La montatura deve obbedire al requisito della rigidità, i frizionamenti fra le masse debbono essere ridotti senza nulla concedere alla stabilità strumentale, per evitare qualsiasi stress meccanico altrimenti notevole in telescopi anche con obiettivi di soli 300 mm di diametro che non appartengano alla categoria dei «giocattoli»; di conseguenza negli strumenti in cui il tubo ottico abbia dimensioni superiori al metro (e l’obiettivo sia quindi di una buona lunghezza focale) particolare accortezza va usata nella scelta dei
materiali per evitare che le escursioni termiche possano variare sensibilmente la distanza fra le componenti ottiche di primo e secondo ordine: obiettivo e oculare o sistema elettronico di ripresa.

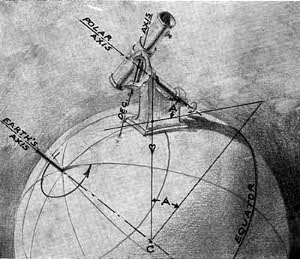

disegno di R. Porter da Amateur Telescope Making [7,
volume I, pag. 23]
caso. Sul sostegno è installato l’asse orario destinato all’inseguimento siderale (da Est ad Ovest) che sostiene a sua volta b) l’asse secondario o di declinazione strumentale a questo ortogonale; c) un tubo o traliccio metallico che asserve la componente ottica alle due movimentazioni: oraria e in declinazione. Completano la montatura varie parti meccaniche addette al trascinamento (ruote dentate e viti senza fini o rulli a frizione), cuscinetti a sfera e a rulli, frizioni, blocchi, regolazioni fini nonché la la motorizzazione per il puntamento rapido dell’oggetto ed il suo inseguimento.
Le parti maggiormente soggette a sollecitazione meccanica vanno costruite in ferro e l’alluminio usato nelle parti ove la tensione meccanica è moderata, mai per gli assi per i quali occorre ricorrere ad acciaio di qualità. Telescopi costruiti in multistrato o addirittura in cartone pressato come i diffusissimi → dobson non appartengono alla categoria degli strumenti con i quali si possa svolgere ricerca, e qui non saranno trattati.
Particolare attenzione va posta a che tutte le parti della montatura abbiano una frequenza di risonanza estremamente bassa: il valore ottimale è inferiore ai 10 Hz: essendo notevoli le masse in gioco, è necessario evitare specie nelle montature altazimutali soggette a bruschi e notevoli mutamenti di velocità, che l’intera massa strumentale inizi a vibrare per le sollecitazioni cui è sottoposta, sollecitazioni che diventano un problema quando si tratta
di muovere qualche tonnellata e anche più. Per evitare che la montatura entri in risonanza comportandosi in modo elastico, secondo i principi di costruzione meccanica le strutture più imponenti presentano nei punti di massima sollecitazione strutture secondarie di rinforzo atte ad interrompere la continuità della tensione di lavoro.
In un telescopio la montatura non assolve un ruolo inferiore all’ottica che rappresenta il cuore dello strumento.
Avere un’ottica eccellente su un supporto meccanico che non sia in grado di compiere ogni movimento senza che la minima vibrazione si trasmetta alla parte ottica è perfettamente
inutile: le immagini risulteranno traballanti, afflitte da un tremolio costante, rendendo inutile qualsiasi attività.
- Evoluzione delle montature
- Tipologie di montature
- Montature equatoriali
- Montatura altazimutale
- Montatura alt-alt
- Montature sperimentali
- Montatura per telescopi solari: rinvio
- Il tubo ottico
- Motorizzazione
- Trasmissione del moto
⊗ Evoluzione delle montature.
Sin dall’applicazione galileiana all’indagine astronomica delle proprietà delle lenti rifrangenti, il primo supporto strumentale per l’osservazione (e l’inseguimento) di un corpo celeste fu a lungo altazimutale. L’osservatore doveva muovere in continuazione lo strumento in azimuth (da Est ad Ovest) ed in declinazione dall’orizzonte al massimo punto di altezza dell’astro (e viceversa), a seconda che l’oggetto fosse transitato o meno al meridiano locale.
Continua..
